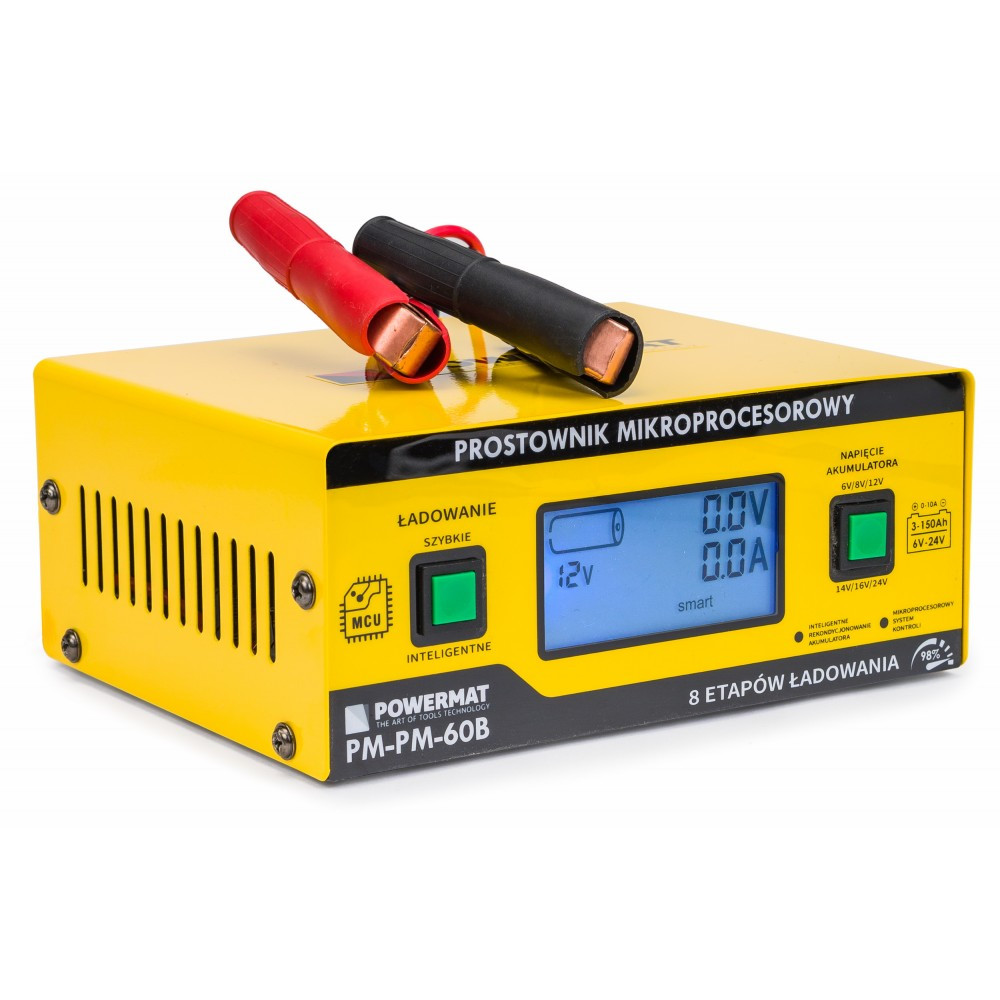

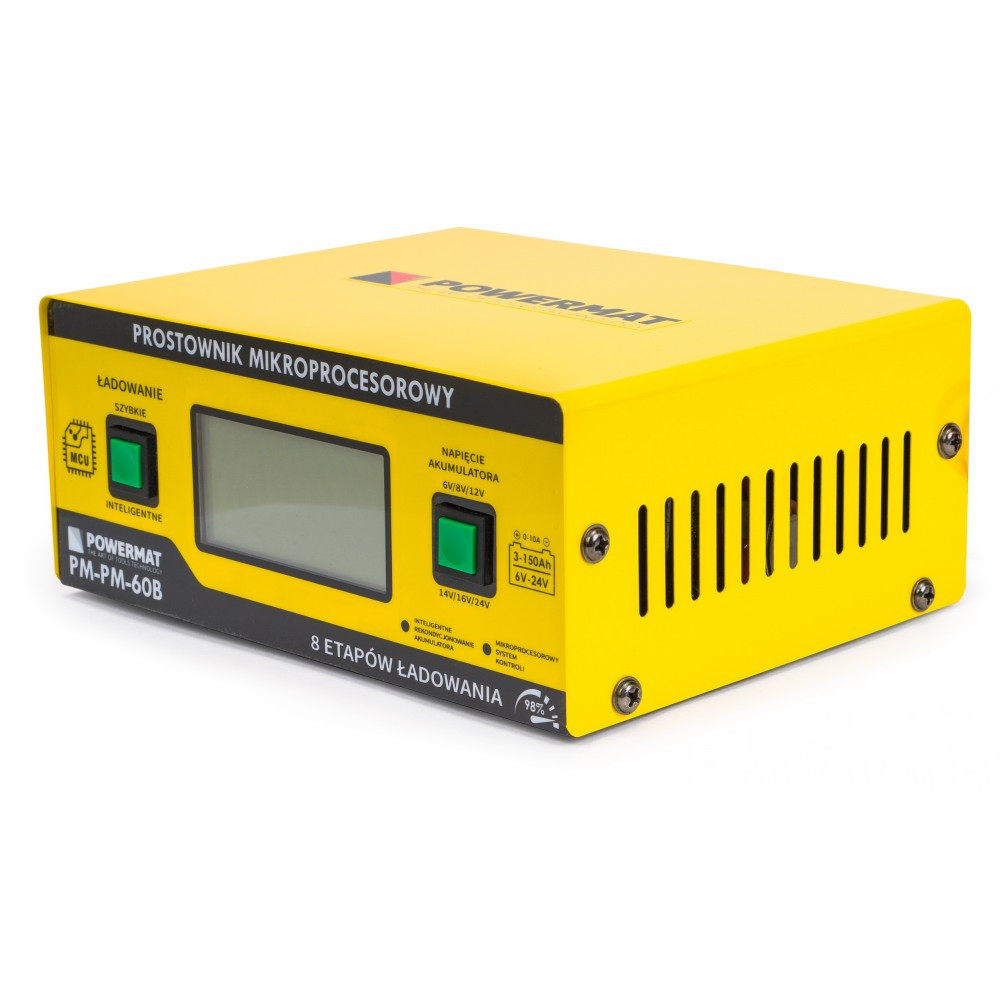

Powermat Akkumulátortöltő 6 / 24V-os akkumulátorokhoz PM-PM-60B (PM0714)

MŰSZAKI ADATOK

• Márka: POWERMAT
• modell: PM-PM-60B
• névleges feszültség: 230V / 50 Hz
• Támogatott akkumulátor feszültségek: 6V / 8V / 12V / 14V / 16V / 24V (impulzus dinamikus)
• feszültség azonosítás 12V-hoz: 8V - 14,5V
• feszültség azonosítás 24V-hoz: 18V - 29V
• akkumulátor kapacitása 12V / 24V: 3Ah - 150Ah
• töltőáram: 0A - 10A
• töltési folyamat: 8 lépéses (intelligens vagy gyors)
• üzemi hőmérséklet: -30 °C - 50 °C
• hatékonyság: 98%
• támogatja az akkumulátorokat: VRLA, WET, GEL, EFB, AGM
• beépített ventilátor, amelyet MCU vezérel
• nettó tömeg: 0,95 kg
• tápkábel hossza: 136 cm
• "+" és "-" vezetékek hossza: 120cm

MCU (Microcontroller Unit) technológia; PWM (impulzusszélesség-moduláció), LCD.

FELSZERELÉS

• egyenirányító
• eredeti doboz
• használati utasítás

Intelligens munkamódok

A mikroprocesszoros vezérlés előnyei

• Állandó feszültség:  Használjon egyenfeszültséget az akkumulátor töltéséhez, ellenőrizve, hogy a töltőáram nem túl magas-e, és a folyamat során csökkenti azt.
• Állandó áram  :  Azt jelenti, hogy az akkumulátor feszültsége alacsonyabb, mint a töltő beállított feszültsége, de a töltő állandó áramot tart fenn az akkumulátor töltéséhez.
• Trickle Charge Modulation:  Amikor az akkumulátor feszültsége megközelíti a névleges feszültséget, és a töltőáram alacsony a beállított áramerősségre, átvált lebegő töltésmodulációra. Ez azt jelenti, hogy az akkumulátor fel van töltve, de folyamatosan ellenőrzi a feszültségesést, és automatikusan újratölti a váltakozó árammal.
• Lebegő töltésmoduláció: Ez  a mód az akkumulátort teljesen feltöltve tartja.

8 lépéses töltés

• 1. SZAKASZ: DIAGNOSZTIKA : az akkumulátor elemzése, annak töltöttségi állapota, valamint az akkumulátor és a töltő közötti csatlakozások helyessége.
• 2. LÉPÉS: DESZULFÁT : felismerve, hogy az akkumulátor szulfátos, az alacsony feszültségű, nagy áramerősségű impulzusos töltés eltávolítja a szulfátot az akkumulátorlemezekről, visszaállítva eredeti kapacitását.
• 3. SZAKASZ: ELEMZÉS : annak ellenőrzése, hogy az akkumulátor nem sérült-e, és képes-e fogadni a töltőáramot - megakadályozza a sérült akkumulátor feltöltését.
• 4. SZAKASZ: LÁGYINDÍTÁS : ha az akkumulátor nem sérült, akkor viszonylag alacsony áramerősséggel (kb. 15%) kezdi meg a töltést, fokozatosan növelve az értékét.
• 5. LÉPÉS: ALAPVETŐ TÖLTÉS : töltés a maximális állandó intenzitású árammal, az akkumulátor töltöttségi állapotától függően automatikusan beállított értékkel az akkumulátor kapacitásának 80%-ának eléréséig.
• 6. LÉPÉS: VÉGSŐ TÖLTÉS : töltés csökkenő áramerősséggel és állandó feszültséggel a 100%-os akkumulátorkapacitás eléréséig.
• 7. LÉPÉS: ELEMZÉS : Körülbelül 2 perces akkumulátortöltési teszt – Ha az akkumulátor töltöttségi szintje a töltés leállítása után nem csökken, a töltési folyamat befejeződött.
• 8. LÉPÉS: IMPULZUS : figyelje az akkumulátor feszültségét és tartsa fenn az optimális töltést 95-100%-os kapacitás mellett töltőáram-impulzusokkal.

MCU (mikroprocesszoros vezérlés)

Biztonsági funkciók

• Túlfeszültség elleni védelem  – a védelem akkor lép működésbe, ha az észlelt paramétertől eltérő töltési feszültséget állít be.
• Akkumulátor diagnosztikai funkció  - A töltő folyamatosan figyeli az akkumulátor állapotát.
• Túlmelegedés elleni védelem:  Ha a töltő hőmérséklete meghaladja a 150 °C-ot, a töltő leállítja a töltést. Ha a hőmérséklet 80 °C-ra csökken, vagy a töltőt körülbelül 10 percre kikapcsolják, az akkumulátor ezen idő elteltével újra feltölthető.
• Rövidzárlat elleni védelem:  Automatikusan leáll, ha rövidzárlat lép fel az áramkörben. Ez hosszú sípolást eredményez. Egyszerűen csak óvatosan csatlakoztassa a töltőt, és az automatikusan feltöltődik.
• Fordított csatlakoztatás elleni védelem:  Ha a kivezetések (+/-) tévedésből fordítva vannak csatlakoztatva, a töltő szaggatott hosszú hangjelzésekkel figyelmezteti Önt. A terminálok megfelelő csatlakoztatása után megtörténik a töltés.

Modern PWM töltési technológia MCU-val

A Powermat PM-PM-60B egyenirányítója   az első olyan akkumulátortöltő a piacon, amely PWM technológiájú mikroprocesszoros vezérlő- és vezérlőrendszerrel rendelkezik, amely lehetővé teszi az akkumulátorok 24 V-ig történő töltését, valamint a nem szabványos akkumulátorfeszültség-típusok kiválasztásának lehetőségét. intelligensen és specifikusan választja ki a megfelelő paramétereket, így a lemerült és elhanyagolt akkumulátor regenerálódik.

Az intelligens akkumulátor-felújítás folyamatos rendszerteszttel és 4 üzemmódban ( állandó feszültség; állandó áram; csepptöltés-moduláció; lebegő töltésmoduláció )  történő töltési kapcsolással valósul meg .

Az intelligens (SMART) vagy gyors (FAST) üzemmódban történő töltés   nem igényel figyelmet, mert a töltési folyamatot vezérlő összes programot gondosan megterveztük a megfelelő típusú akkumulátorokhoz és azok névleges feszültségéhez annak érdekében, hogy azok a lehető legpontosabban tökéletes állapotba kerüljenek. lehetséges.

PWM (impulzusszélesség-moduláció)  - az áram- vagy feszültségjel beállításának módszere, állandó amplitúdóval és frekvenciával, amely a jel munkaciklusának megváltoztatásából áll. A PWM rendszer közvetlenül vagy aluláteresztő szűrőn keresztül táplálja a készüléket, kisimítva az elektromos áram és feszültség változásait.

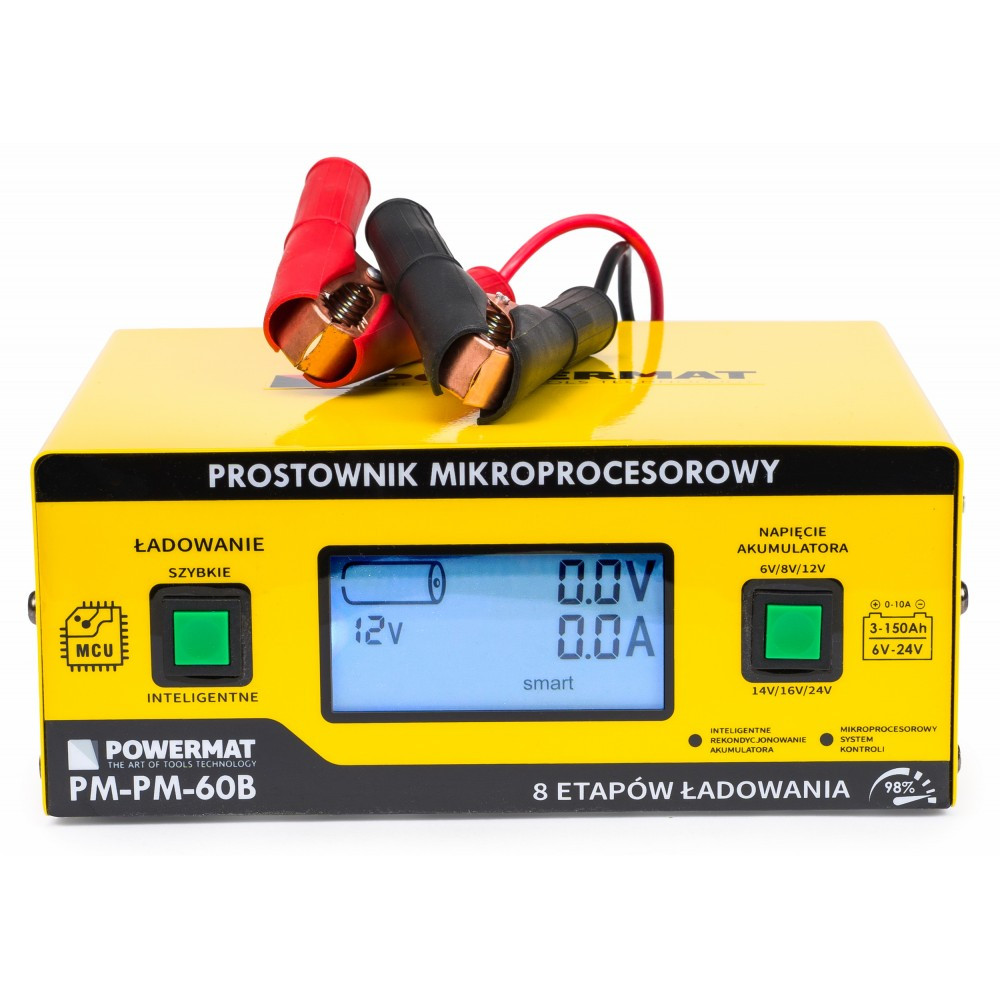

A töltési paraméterek megjelenítése  lehetővé teszi az akkumulátor állapotának további ellenőrzését. A nagyméretű kijelző tájékoztat az aktuális áramról, a töltési módról és az akkumulátor aktuális feszültségéről. Ezenkívül százalékos formában is megfigyelheti a töltöttségi állapotot.

Nagyon magas töltési hatékonyság pozitív hőmérsékleten. A töltési folyamatok fejlett szabályozásának köszönhetően az egyenirányító hatásfoka 98%, ami összehasonlíthatatlanná teszi az ilyen típusú technológia nélküli hagyományos egyenirányítókkal.
